Можно ли напечатать лопатки и элементы насосного узла для жидкостного ракетного двигателя? Да, но для такой задачи речь почти всегда идёт не о пластиках, а о жаропрочных металлических сплавах, прежде всего о никель-хромовых суперсплавах известных как семейство сплавов Inconel (зарегистрированный товарный знак компании Special Metal Corporation) и их российских аналогах. При этом сама возможность напечатать деталь ещё не означает, что она годится для реальной эксплуатации: для горячих и высокооборотных узлов решают не только свойства порошка, но и режим печати, термообработка, постобработка и подтверждённый ресурс.
Фото: Гидроколлектор. 3D-печать
Для промышленного заказчика главный вопрос звучит иначе: какой сплав выбрать для аддитивного производства изделий к которым предъявляются высокие требования по температуре, среде и нагрузке. Именно поэтому в этой статье акцент сделан на металлах, российских кейсах и практическом выборе материала, а Inconel 718 разобран отдельно как базовый сплав для сложных турбомашинных и аэрокосмических деталей.
Почему в таких задачах главным материалом становятся металлы
Для насосов, турбинных компонентов, форсунок и горячих деталей ЖРД определяющими становятся жаропрочность, сопротивление ползучести, коррозионная стойкость, усталостная прочность и стабильность свойств в широком диапазоне температур. По этой причине в аддитивном производстве для подобных задач ключевую роль играют никелевые сплавы, жаропрочные стали и, в ряде менее горячих зон, титановые сплавы.
Российские производители прямо заявляют, что никелевые сплавы являются основой горячей части современных газотурбинных установок и турбореактивных двигателей, а среди основных порошковых материалов для 3D-печати называет Inconel 718, Inconel 738, Inconel 625, Inconel 939 и их российские аналоги: ПР-08ХН53БМТЮ (718), ПР-ХН60ВМТЮБ (738), ПР-ХН63М9Б (625), а также российские сплавы ЭП-648, ВЖ-159 и ЧС104.
Какие российские кейсы уже есть
Вот несколько кейсов 3D-печати жаропрочными никелевыми материалами: топливная форсунка ГТУ MS5002e, сопловой аппарат микро турбореактивного двигателя, наконечник горелки газовой турбины Siemens SGT-700 и отдельный кейс по ЖРД из жаропрочных никелевых сплавов. Это уже не абстрактный рассказ о возможностях технологии, а набор прикладных изделий из энергетики, авиации и космоса.
Для энергетики применяются тепловые экраны из Inconel 939 (до 950°C) для газотурбинных установок мощностью 12–32 МВт.

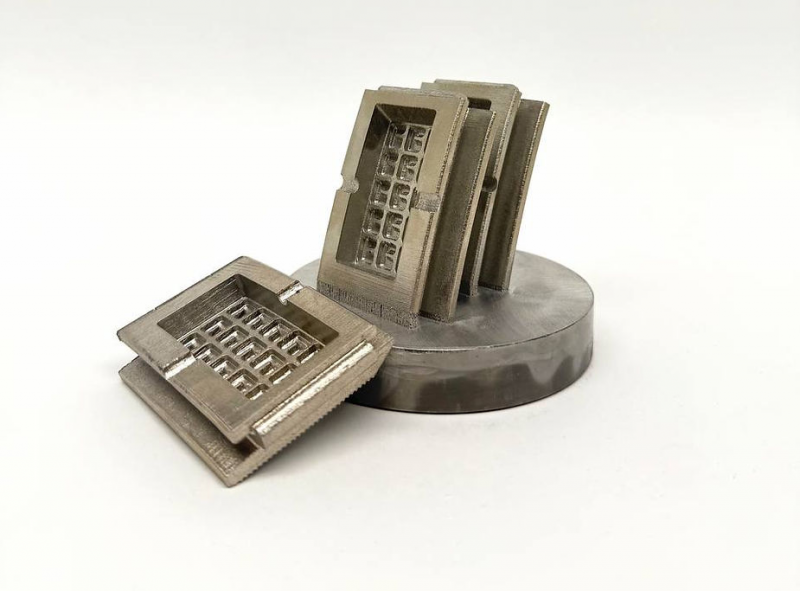

Детали газовых турбин из Inconel 939
Почему Inconel 718 остаётся главным сплавом в 3D-печати жаропрочных деталей
При условии, что вам необходим жаропрочный сплав для 3D-печати, то почти всегда подойдет Inconel 718. Потому что это сплав с хорошими усталостными характеристиками, хорошей ползучестью и прочностью на разрыв при температурах до 700 °C, применяется для частей газовых турбин.
Он сочетает высокую прочность, термостойкость до 700 °C и высокую стойкость к окислению и коррозии, что делает его подходящим для нагруженных деталей в аэрокосмической отрасли. Аналогичные температурные границы для промышленного применения при наоборот низких температурах: диапазон использования от криогенных температур порядка −253 °C.
С практической точки зрения сила Inconel 718 в балансе между жаропрочностью, усталостной стойкостью, коррозионной стойкостью, технологичностью в LPBF/SLM и хорошо изученными маршрутами последующей термообработки. Его выбирают за сочетание свойств и предсказуемость в производстве.
Что важно знать про Inconel 718
Для Inconel 718 предел прочности на разрыв около 1060±50 МПа по XY и 980±50 МПа по Z в состоянии после синтеза, а после термообработки по Z — до 1400±100 МПа. Предел текучести возрастает с 780±50 МПа по XY и 634±50 МПа по Z в исходном состоянии до 1150±100 МПа по Z после термообработки, а твёрдость увеличивается с 30 до 47 HRC.
Свойства печатной детали зависят от ориентации выращивания. Также для Inconel 718 постобработка — не опция, а обязательный этап, если нужна серьёзная механика. И нельзя корректно обсуждать характеристики жаропрочного сплава для 3D-печати без привязки к маршруту изготовления.
Где Inconel 718 подходит лучше всего
Этот сплав хорошо подходит для горячих и нагруженных деталей, работающих примерно до 650–700 °C, где важны прочность, усталость, ползучесть и стойкость к окислению. Поэтому в 3D-печати его логично рассматривать для следующих групп изделий:
- лопатки, импеллеры и крыльчатки турбомашинных узлов;
- части газовых турбин и ГТУ;
- ракетные камеры, форсунки и элементы ЖРД малой тяги, если конструкция и тепловой режим соответствуют возможностям сплава;
- детали, работающие в условиях перепада температур, включая криогенные среды и горячие зоны, где нужен один материал с широким рабочим диапазоном.
Слабое место IN718: если деталь уходит в более высокую температуру, чем типичный рабочий диапазон 718-го сплава, или если нужна предельная жаропрочность именно для наиболее горячей зоны турбины, то уже приходится смотреть в сторону других никелевых сплавов, например Inconel 939 (950 °C) или специализированных отечественных материалов и специальных покрытий.
Какой сплав под какую задачу: наглядная таблица выбора
Мы сделали для вас таблицу по материалам. Это не полный марочник и не замена техпаспорту материала, а практический ориентир, который помогает быстро понять, какой класс сплава рассматривать первым.
| Сплав | Рабочая температура | Что важно по свойствам | Под какие детали подходит | Комментарий по 3D-печати |
|---|---|---|---|---|
| Inconel 718 | До 700 °C, в ряде описаний от −253 °C до 700 °C | Высокая прочность, хорошая усталостная стойкость, ползучесть, коррозионная стойкость | Лопатки, импеллеры, части газовых турбин, детали ЖРД, горячие и нагруженные узлы | Базовый выбор для сложных жаропрочных деталей; свойства сильно зависят от Т/О |
| Inconel 625 | Обычно рассматривают для высокотемпературной и коррозионной эксплуатации; рабочая температура порядка 900 °C | Сильная коррозионная стойкость, хорошая свариваемость, более мягкий по прочности сценарий против 718 | Корпуса, элементы химически агрессивных сред, детали, где коррозия важнее предельной прочности | Хорош для сложной геометрии, но не универсальная замена 718 в высоконагруженных лопаточных узлах |
| Inconel 939 | Для более горячих зон; рабочая температуру около 950 °C | Очень высокая жаропрочность; предел прочности 1500 МПа | Тепловые экраны, детали горячей части ГТУ, газотурбинные компоненты | Более «горячий» кандидат, когда 718 уже на пределе по температуре |
| Hastelloy X | Рабочая температура около 800 °C | Высокотемпературная стойкость и коррозионная устойчивость, но более низкий предел прочности — 750 МПа | Камеры, элементы газового тракта, детали, где важна жаростойкость и технологичность | Не замена 718 для максимальной прочности, но полезный материал для отдельных горячих задач |
| 08ХН53БМТЮ | Российский аналог Inconel 718 | Жаропрочный никелевый сплав на основе никеля, ориентирован на те же классы задач | Замена IN718 в проектах, где нужен отечественный аналог и локальная доступность | Нужны точные свойства от конкретного производителя и режима печати |
| ВВ751 | Для задач ГТД | После ГИП+ВГО RT ECAT указывает предел прочности 1490–1540 МПа и предел текучести 1150–1180 МПа | Детали газотурбинного двигателя, где нужен отечественный жаропрочный материал | Сильный кандидат в отечественном контуре, но уже не универсальный «сплав по умолчанию» |
| ЭП648 / ВЖ159 | Применяются как жаропрочные никелевые сплавы в российской практике | Высокая прочность, стойкость к окислению и коррозии | Сложные инженерные детали, где нужен российский жаропрочный материал | По каждой марке нужно отдельно запрашивать конкретные параметры печати и свойства |
Как объяснить выбор сплава 3D-печати
Для коммерческой и технической коммуникации удобно использовать короткий сценарий выбора.
- Если деталь работает до 650–700 °C, испытывает высокую механическую нагрузку, должна сопротивляться усталости и при этом имеет сложную геометрию, первым кандидатом обычно становится Inconel 718.
- Если температура выше и деталь находится ближе к самой горячей части турбинного узла, нужно рассматривать Inconel 939 или специализированные жаропрочные никелевые материалы.
- Если задача требует отечественного аналога 718-го сплава, есть смысл смотреть на 08ХН53БМТЮ; если речь о газотурбинной тематике с российским контуром, также может быть интересен ВВ751.
- Если главная проблема — не предельная прочность, а коррозионная стойкость и работа в агрессивной среде, стоит обсуждать Inconel 625.
Если вам нужна деталь типа «горячая, прочная, сложная, с внутренними каналами», первым кандидатом обычно становится Inconel 718. Если деталь ещё горячее и ближе к наиболее нагруженной зоне турбины, имеет смысл смотреть на Inconel 939 или специализированные отечественные материалы.
Можно ли печатать лопатки и подшипники насоса для ЖРД
Лопатки, импеллеры, форсунки и ряд других сложных металлических компонентов печатать можно, и российские кейсы по никелевым сплавам это подтверждают. Но с подшипниками нужно быть осторожнее: печать корпусов, опор и интегрированных элементов узла выглядит реалистично, а вот говорить о широком применении 3D-печатных высоконагруженных рабочих элементов подшипников в турбонасосах ЖРД без дополнительных оговорок пока преждевременно.
Почему 3D-печать жаропрочных сплавов не сводится к просто печати
У металлов для LPBF/SLM есть важная особенность: итоговое качество определяется не только химическим составом. Значения свойств меняются в зависимости от условий построения, а сильные напряжения, вызванные геометрией детали, могут искажать результат, так что свойства зависят и от выбранного оборудования и толщины слоя.
Получается выбирать нужно не только сплав, но и весь маршрут изготовления: принтер, размер рабочей камеры, толщину слоя, ориентацию выращивания, режимы сканирования, термообработку, финишную мехобработку и методы контроля.
Именно поэтому делается упор не на сам факт печати, а на детали со сложной геометрией, внутренние каналы, доступность материала в порошковой форме, быструю наладку производства и комбинирование изделий. Это более зрелый взгляд на тему: аддитивное производство ценно там, где оно реально улучшает конструкцию или производственный маршрут, а не просто заменяет привычное производство.
